Un appareil photo peut devenir irréparable avant qu’aucune pièce essentielle soit réellement impossible à fabriquer.
Il suffit que le manuel d’atelier soit introuvable, qu’une nomenclature ne donne plus de fournisseur, qu’un démontage cache une nappe sous un capot ou qu’une vis de 3 mm ressemble beaucoup trop à sa voisine de 3,5 mm. La machine est toujours là. Le savoir qui permet de la traverser sans l’abîmer, lui, commence à se fragmenter. Et ça change tout.
Le dépôt Nikon F100 Notes documente ce problème de façon très concrète.1 Son auteur part d’un F100 argentique acheté pour pièces et tente de le remettre en état. Il a le manuel de réparation, la nomenclature, et pourtant ça ne suffit pas. Les documents sont courts, parfois vagues, les copies en circulation de qualité variable.1
Le reste du savoir doit être reconstruit pendant la réparation.
Un éclaté ne vous dit pas toujours ce qui va arracher
Le manuel d’atelier peut montrer l’ordre général du démontage sans raconter ce que le geste fait réellement en main.

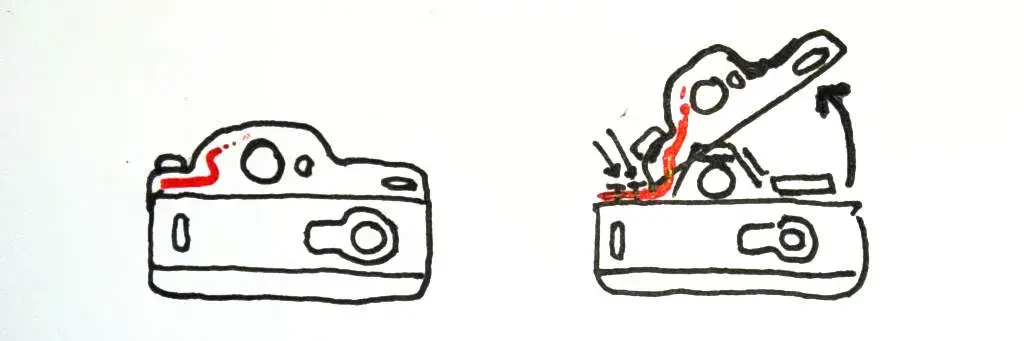

Sur le F100, le capot supérieur reste relié au corps par une nappe flexible située du côté opposé à l’écran. La note de réparation insiste sur le risque : soulever le capot comme une simple coque peut endommager cette liaison avant même d’avoir compris qu’elle existe.1
Cette différence entre schéma et geste apparaît partout dans la réparation.
Un éclaté répond très bien à « quelles pièces existent ? ». Il répond moins bien à « jusqu’où puis-je tirer avant de sentir une résistance normale ? », « quel câble reste caché ? », « quelle vis traverse plusieurs couches ? » ou « dans quelle orientation cette pièce revient-elle sans forcer ? ».
Les professionnels accumulent ces réponses par expérience. Quand un produit sort depuis longtemps du réseau de maintenance officiel, cette mémoire quitte l’atelier avec eux.
Dans ce cas, une photo correctement légendée peut valoir autant qu’une page du manuel.
Le symptôme visible peut raconter la mauvaise histoire
Le F100 documenté sur GitHub arrive avec un compartiment batterie fortement corrodé et plusieurs symptômes électriques incohérents : parfois aucun démarrage, parfois un fonctionnement bref, parfois un déclenchement qui semble rester activé.1
Changer la pièce la plus visible ne suffit pas à expliquer ces symptômes.

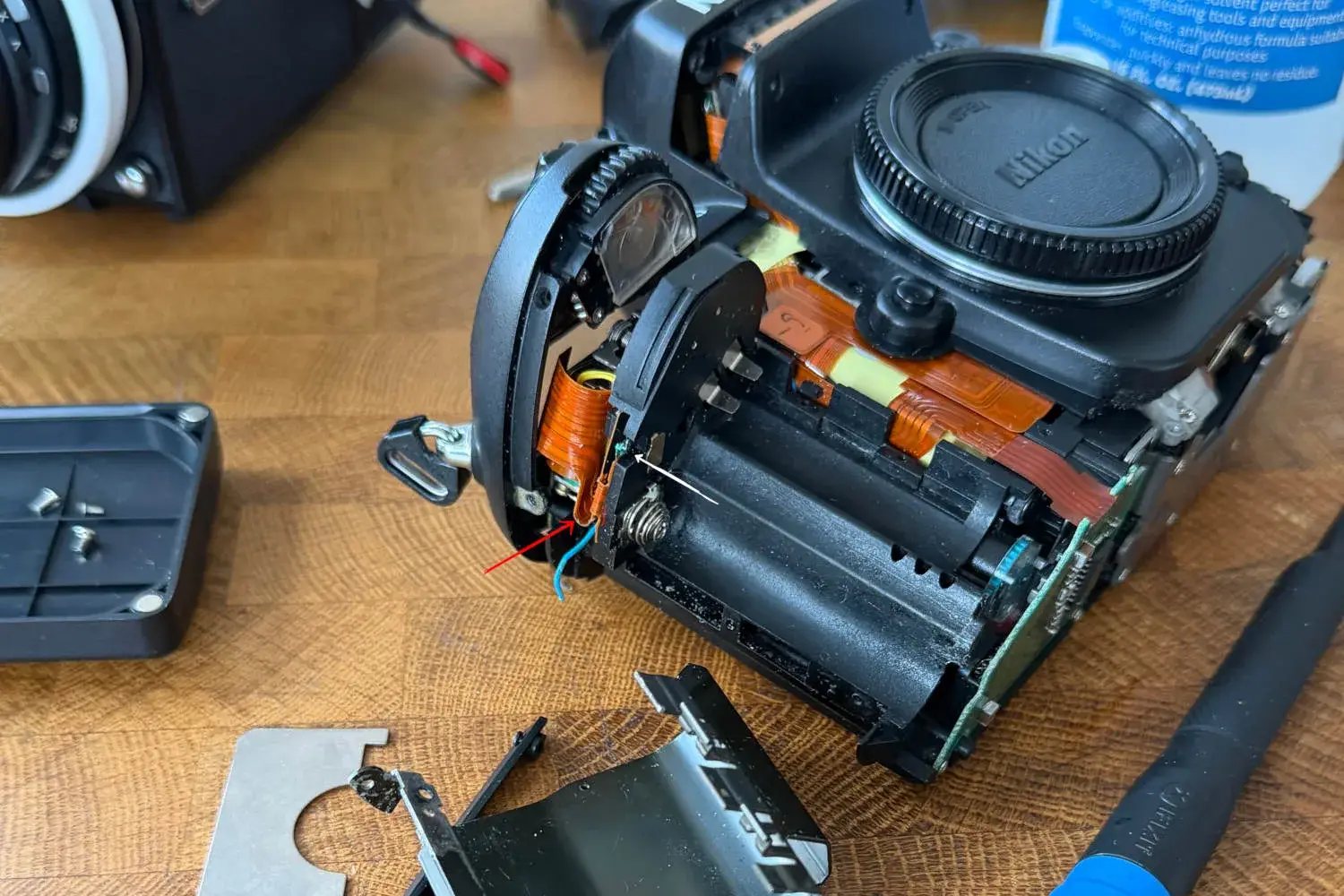

La corrosion a progressé vers les nappes et les contacts internes. En mesurant ceux du déclencheur, l’auteur finit par comprendre pourquoi le boîtier croit que le bouton reste enfoncé alors que personne ne le touche.1
C’est là que les notes personnelles changent de nature.
Au début, elles servent à ne pas oublier où vont les vis. Puis elles deviennent un journal d’hypothèses : symptôme, mesure, élément suspect, résultat après nettoyage ou remontage. Petit à petit, on reconstruit le fonctionnement de l’appareil.
Ce modèle n’était pas forcément écrit dans le manuel, parce que le manuel suppose souvent que le technicien sait déjà comment interpréter les étapes.
Les vis ont elles aussi besoin de métadonnées
Le dépôt F100 contient une remarque qui pourrait devenir la devise universelle du démontage : les petites vis tombent, se mélangent et beaucoup d’entre elles se ressemblent alors qu’elles ne sont pas interchangeables.1
Ça paraît dérisoire. Puis une vis disparaît, et tout le démontage devient soudain moins drôle.
Le manuel et la nomenclature permettent parfois de retrouver la référence. Dans le dépôt, un code visible sur l’éclaté peut ainsi être recroisé avec la liste des pièces pour retrouver une vis M1.4 et sa longueur.1
En l’absence de cette information, l’auteur passe par la mesure : empreinte sur papier, photo avec une échelle connue, puis lecture du pas, du diamètre et de la longueur sur l’image.1
La technique particulière compte peu ici. Ce qui m’intéresse, c’est qu’un objet banal finit par devenir sa propre fiche technique.
Diamètre, pas, longueur, fonction, emplacement : la vis porte tout ça. Tant que le fabricant maintient sa nomenclature, personne n’y pense. Quand cette chaîne disparaît, il faut en reconstruire les morceaux.
Une pièce peut être simple et pourtant économiquement morte
Le dépôt montre aussi plusieurs pièces manquantes sur les F100 vendus « pour pièces » : œilleton, support de piles, dos de l’appareil ou petits éléments de verrouillage.1
On trouve des remplacements pour certaines. D’autres coûtent cher face à la valeur totale du boîtier. Et pour les géométries assez simples à imprimer, le résultat dépend encore du matériau et de l’orientation choisie.1
C’est un rappel utile : fabricable ne veut pas dire rentable.
La pièce passive peut être assez facile à redessiner. Mais si deux personnes seulement en ont besoin cette année, qui va la produire, l’emballer, la stocker et garantir sa compatibilité ?
L’impression 3D réduit ce seuil pour le plastique. En CNC ou pour les PCB, les petits ateliers font la même chose à leur échelle. Chaque procédé garde pourtant ses limites de résistance, précision, finition et coût.
Le savoir nécessaire inclut donc aussi une décision économique : refaire, adapter, acheter une épave donneuse ou arrêter là.
Le fabricant possède une partie du graphe, la communauté une autre
Nikon propose aujourd’hui un programme de Self Service Repair sur certains produits numériques récents : on y trouve des manuels et, selon le produit, les références de pièces ou d’outils nécessaires.23
La page est très claire sur une limite : tous les produits ne sont pas pris en charge.3
Le F100 de la fin des années 1990 appartient à un autre monde de support. Les manuels existent encore, mais en pratique la réparation dépend des copies archivées, des vendeurs de pièces, des notes personnelles et des communautés techniques.
Le savoir se distribue alors entre plusieurs endroits :
- le manuel décrit la structure officielle.
- la nomenclature donne les identifiants.
- les photos montrent la réalité du démontage.
- les forums signalent les pannes récurrentes.
- les dépôts conservent mesures et corrections.
- la modélisation 3D peut refaire la géométrie d’une pièce disparue.
- le multimètre ou le pied à coulisse produit ce qui manque encore.
Aucun de ces éléments ne suffit seul. La documentation apparaît en les reliant.
Même les fonctions numériques anciennes réclament une deuxième archéologie
Le F100 n’est pas seulement mécanique et électrique. Il stocke aussi des informations de prise de vue et utilise le connecteur 10 broches Nikon pour certaines communications.
Un autre projet, nikonserial, documente le protocole de plusieurs appareils argentiques Nikon, dont le F100, afin de récupérer ces informations avec du matériel contemporain.4
L’appareil fonctionne encore, alors qu’une partie de son environnement a disparu. Nikon vendait autrefois les accessoires dédiés. En devenant rares, ils obligent à reconstruire le protocole si l’on veut conserver la fonction.
La réparation change de forme selon la couche : on refait une pièce mécanique, on suit une piste corrodée, on reconstruit un connecteur ou on comprend enfin ce qui circule sur la liaison série.
Dans tous les cas, le vrai matériau manquant peut être une information.
Une réparation réussie laisse quelque chose derrière elle
Le dépôt F100 n’est pas seulement le compte rendu d’un appareil sauvé.
Il contient les erreurs de la réparation : vis abîmée, pièce forcée, support plastique cassé, hypothèse rejetée. Ce genre de détail a de la valeur parce que le manuel officiel raconte rarement ce qui arrive quand le lecteur se trompe.1
La documentation communautaire gagne justement à ne pas devenir une copie pauvre du manuel constructeur.
Elle apporte ce que le manuel ne pouvait pas prévoir : plusieurs états d’usure en photo, des pièces de substitution, des mesures sur des exemplaires réels, des incompatibilités découvertes vingt ans plus tard et les limites de l’outillage disponible aujourd’hui.
La réparation devient alors cumulative.
La première personne paie le coût de l’exploration. La suivante part avec quelque chose. Pas énormément parfois, mais assez pour éviter la même erreur.
La connaissance est une pièce d’usure
On parle beaucoup de disponibilité des pièces détachées pour juger la réparabilité. C’est essentiel. Mais ça ne raconte qu’une partie du problème.
La pièce peut exister et rester inutilisable sans procédure de calibration. Le roulement peut être standard, mais son accès inconnu. La nappe peut être intacte et se déchirer parce que sa fixation reste cachée. Et le boîtier peut être mécaniquement parfait alors que le logiciel nécessaire à telle fonction ne tourne plus sur aucune machine moderne.
La connaissance s’use elle aussi.
Elle disparaît avec les sites web, les ateliers qui ferment, les techniciens qui partent, les formats de fichiers, les accessoires et les références fournisseurs.
Réparer un vieil appareil photo consiste donc parfois à entretenir deux machines en parallèle : celle qui est posée sur l’établi, et l’architecture de connaissance qui explique comment la traverser.
Le Nikon F100 de ce dépôt a peut-être été le patient. Les notes laissées derrière sont la vraie pièce de rechange.
