Le titane utilisé par l’équipe de RMIT a une densité théorique d’environ 4,43 g/cm³. L’eau douce de leurs essais est à 0,997 g/cm³. Et pourtant certains de leurs cubes métalliques flottent pendant plus de deux mois.1
Dire que les chercheurs ont rendu le titane « plus léger que l’eau » masque le mécanisme. Le cube est presque vide, formé de poutres creuses en Ti-6Al-4V entre lesquelles de grandes cellules restent ouvertes et laissent circuler l’eau. La mousse de polyuréthane est injectée à l’intérieur des poutres creuses plutôt que de fermer tout le réseau en coque, et ses petites cellules fermées conservent un volume inaccessible à l’eau.1
La question intéressante arrive ici : quand le réseau est traversé par l’eau, quel volume faut-il réellement utiliser pour calculer sa densité ?
Le faux 0,25
Un réseau métallique très ajouré peut afficher une valeur de densité apparente remarquablement faible. Les échantillons de titane creux non remplis de l’étude tournent autour de 0,23 à 0,27 g/cm³ en densité globale.1
Sur une calculatrice, ils semblent devoir flotter avec une marge énorme ; dans le bac, pourtant, ils coulent tous. Le calcul de densité apparente traite l’enveloppe extérieure comme si l’ensemble de ce volume chassait de l’eau, alors que les grandes cellules et les canaux des poutres restent ouverts avant remplissage. L’eau y pénètre ; beaucoup du « vide » utilisé par la formule ne contribue plus au déplacement du liquide.1
Les chercheurs passent à la densité squelettique, qui rapporte la masse au seul volume réellement inaccessible au liquide. Les canaux remplis de mousse font partie de ce volume sec dans l’hybride, tandis que les grandes cellules ouvertes restent disponibles à l’eau.1
Une fois ces volumes séparés, le paradoxe du « titane plus léger que l’eau » disparaît : l’alliage reste dense, mais l’architecture répartit peu de métal autour d’assez de volume durablement sec.
Mousse dans les poutres

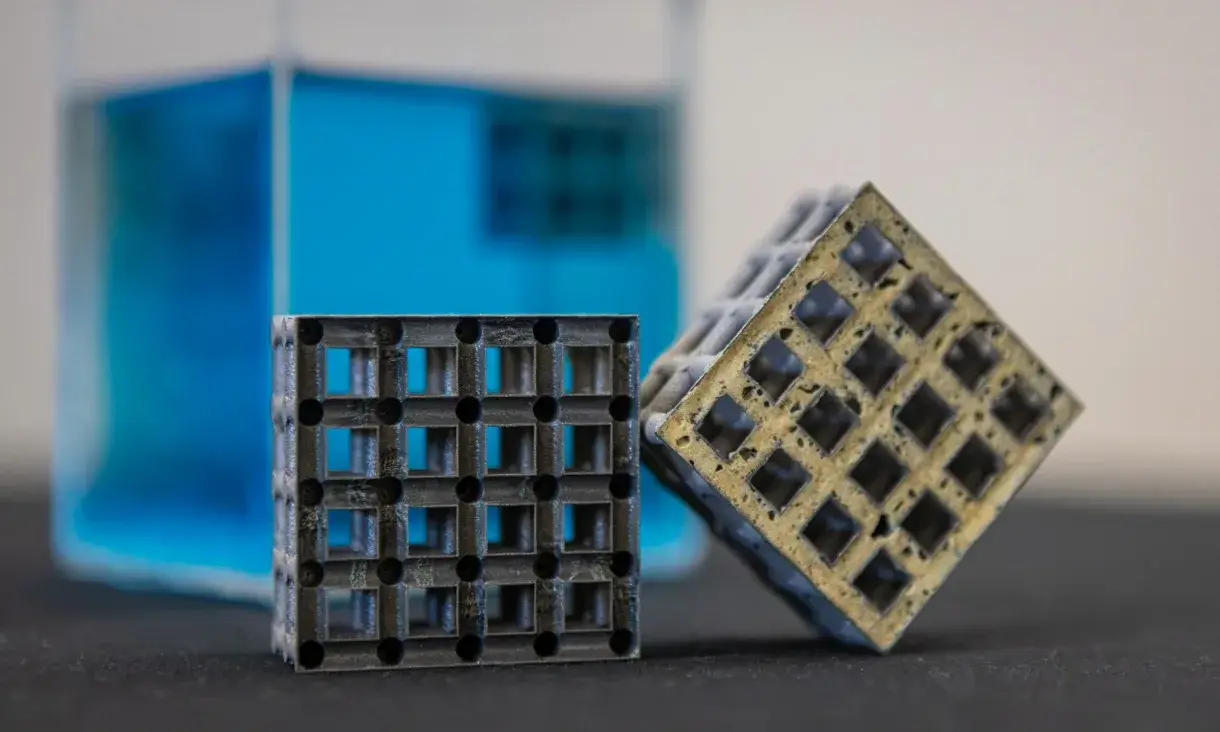

La coupe des échantillons rend l’idée beaucoup plus claire.
Le squelette est imprimé par fusion laser sur lit de poudre. Dans leur série de référence, les chercheurs utilisent un réseau cubique simple de 4 × 4 × 4 cellules, chaque cellule mesurant 10 mm. Les parois des poutres sont dessinées à 0,2 mm et le diamètre de leur canal intérieur varie entre 2,5 et 4 mm.1
Après impression, de la mousse polyuréthane expansible est injectée dans ces canaux. Sa propre densité est très faible, environ 0,08 à 0,11 g/cm³, et sa microstructure comporte principalement des cellules fermées de l’ordre de 10 à 200 µm.1
La mousse ajoute peu de masse : le papier mesure seulement 5,9 à 7,3 % de hausse de densité globale après remplissage, avec des variations mécaniques elles aussi faibles.1 Le titane reste le squelette porteur, tandis que la mousse conserve les volumes internes que l’eau ne peut envahir. Résistance et flottabilité sont ainsi confiées à deux parties différentes de l’architecture, sans exiger une grande coque extérieure parfaitement étanche.
0,98 devient 1,06
La flottabilité devient presque une contrainte de CAO : garder la densité squelettique de l’hybride sous celle du liquide.
Les quatre géométries étudiées visaient des densités squelettiques de 1,17, 0,98, 0,86 et 0,75 g/cm³.1 Sur le papier, les trois dernières passent sous le seuil d’environ 1 g/cm³.
L’impression 3D se charge ensuite de rappeler que le monde réel déteste les seuils parfaits.
Les pièces fabriquées sont environ 7,4 ± 0,6 % plus denses que prévu, notamment à cause de poudre adhérente et de parois légèrement plus épaisses. Les quatre valeurs mesurées deviennent 1,27, 1,06, 0,92 et 0,80 g/cm³.1
Le deuxième échantillon résume le problème : sa CAO annonçait 0,98 g/cm³, juste sous l’eau douce, mais la pièce fabriquée atteint 1,06 g/cm³ et coule.1
Cet échec vaut presque autant que les cubes qui flottent, car il transforme la poudre collée, l’épaisseur réelle des parois et la qualité de remplissage en paramètres de flottabilité. Le problème s’accentue à grande échelle, où les auteurs prévoient davantage de difficultés pour évacuer la poudre, infiltrer uniformément la mousse et sceller les canaux.1
Casser sans noyer
Les coques creuses ordinaires peuvent perdre rapidement leur réserve de flottabilité dès qu’une fissure relie l’eau au grand volume d’air. Ici, la mousse distribue des milliers de petites cellules fermées dans les poutres ; une fracture locale n’ouvre donc pas nécessairement de cavité unique capable de se remplir d’un coup.
Les essais de compression montrent cette différence. Les hybrides peuvent encore flotter après avoir dépassé leur résistance ultime, après une fracture de nœud et même après la rupture complète d’une couche du réseau.1
Compression supplémentaire, et ils finissent par couler par densification : le volume effectif diminue alors que la masse reste présente, ce qui pousse la densité squelettique au-dessus de celle de l’eau.1 La perte de flottabilité vient donc du volume exclu devenu trop faible, plutôt que d’un remplissage soudain de toute la mousse par l’eau.
À densité globale comparable, autour de 0,27 g/cm³, le papier estime aussi la limite d’élasticité à environ 10,3 MPa pour l’hybride Ti/PU, contre environ 5,5 MPa pour du HDPE et 6,9 MPa pour de l’inox 316L après mise à l’échelle à la même densité.1 Cette comparaison isole l’apport structurel du squelette métallique à densité comparable ; elle n’établit aucune supériorité universelle dans tous les usages marins.
Une petite bouée

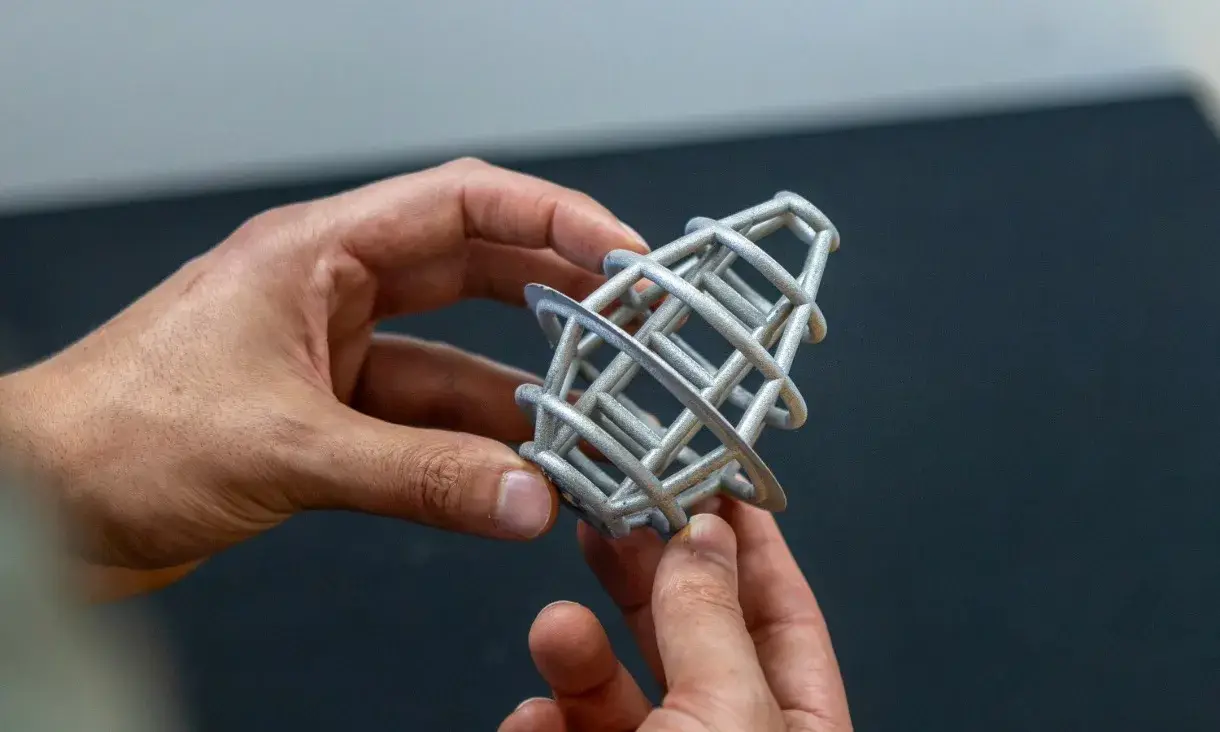

RMIT a également fabriqué un objet plus parlant qu’un cube de laboratoire : sa bouée de 100 mm de haut sur 85 mm de large, construite avec des poutres aux parois nominales de 0,2 mm et des canaux internes de 4 mm.12
Dans de l’eau de mer naturelle soumise à un écoulement oscillant et turbulent, elle reste à flot tout en pivotant jusqu’à environ 45°, sans enveloppe externe scellée ni dispositif de flottaison supplémentaire.1 Des coupons hybrides passent aussi deux semaines immergés : sur cette courte durée, les chercheurs rapportent 0,15 ±0,03 % de perte de masse, 0,37 ±0,12 % de baisse de limite d’élasticité et 0,86 ±0,42 % de baisse de résistance ultime, avec une flottabilité conservée.1
Deux semaines restent très loin d’une durée de vie offshore.
L’étude ne répond pas encore à la fatigue sur des millions de cycles, aux impacts répétés, aux dommages combinés avec corrosion, ni à des années d’immersion. Les auteurs présentent des pistes vers bouées, structures marines ou dispositifs énergétiques, mais le passage du cube de laboratoire à une grande pièce ajoute justement les problèmes d’impression, de nettoyage des canaux et d’injection de mousse que le papier identifie.12
« Du titane qui flotte » n’est donc que la version titre. Le réseau laisse volontairement passer l’eau là où ce vide ne sert pas à flotter et l’empêche d’entrer là où chaque petit volume sec compte. Le titane porte la charge, la mousse conserve les volumes internes secs, et la densité utile appartient au squelette qui chasse réellement l’eau plutôt qu’à l’enveloppe visible du cube.
