Ce qui se cache dans un pied à coulisse numérique à cinq euros

La plupart des makers ont un pied à coulisse numérique bon marché quelque part. DiodeGoneWild en démonte un pour voir ce qui le fait mesurer.12

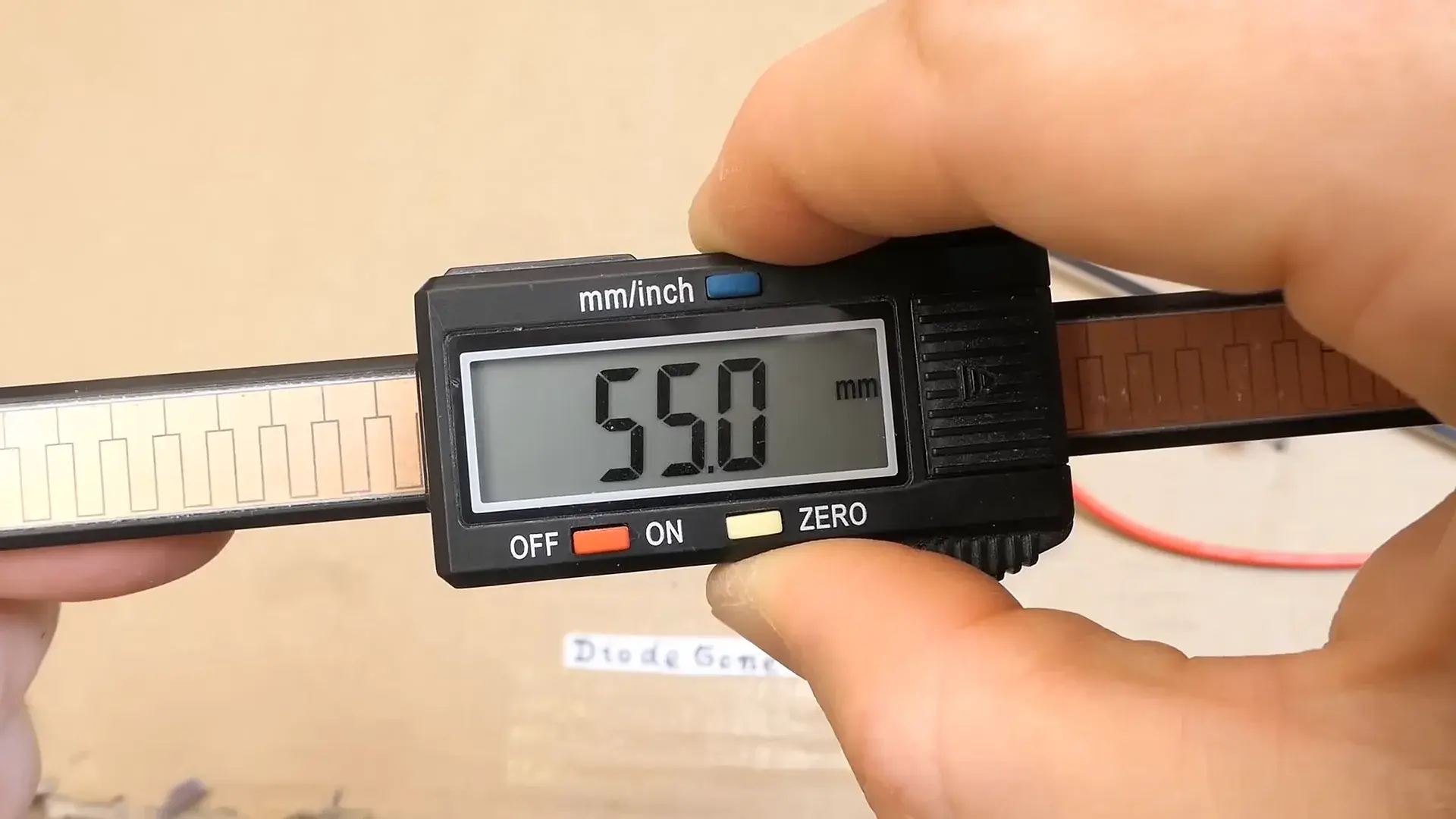

L'électronique tient entièrement dans le chariot qui glisse le long de la règle. Sous l'autocollant gradué, la règle cache une piste de cuivre gravée, faite de sections en T répétées. En face, le circuit du chariot porte des plaques de détection capacitive.1 Quand le chariot glisse, la capacité mesurée varie proportionnellement au déplacement : c'est cette variation qui donne la position relative. Le zéro, lui, reste à la charge de l'utilisateur, via le bouton ZERO.

Le détail le plus utile de la vidéo n'est pas le principe de mesure, c'est la pile. Le pied à coulisse n'a pas de vrai interrupteur d'arrêt. Déplacer le chariot allume l'écran, donc l'appareil consomme en permanence, même rangé.1 C'est la raison pour laquelle ces outils sont toujours à plat au moment où on en a besoin.

Comprendre l'objet change un peu le rapport qu'on a avec lui. Ce n'est pas un instrument de précision mystérieux, c'est une règle en cuivre et un condensateur qui se promène. Savoir ça ne rend pas la mesure plus fiable, mais ça rend les pannes moins magiques.
